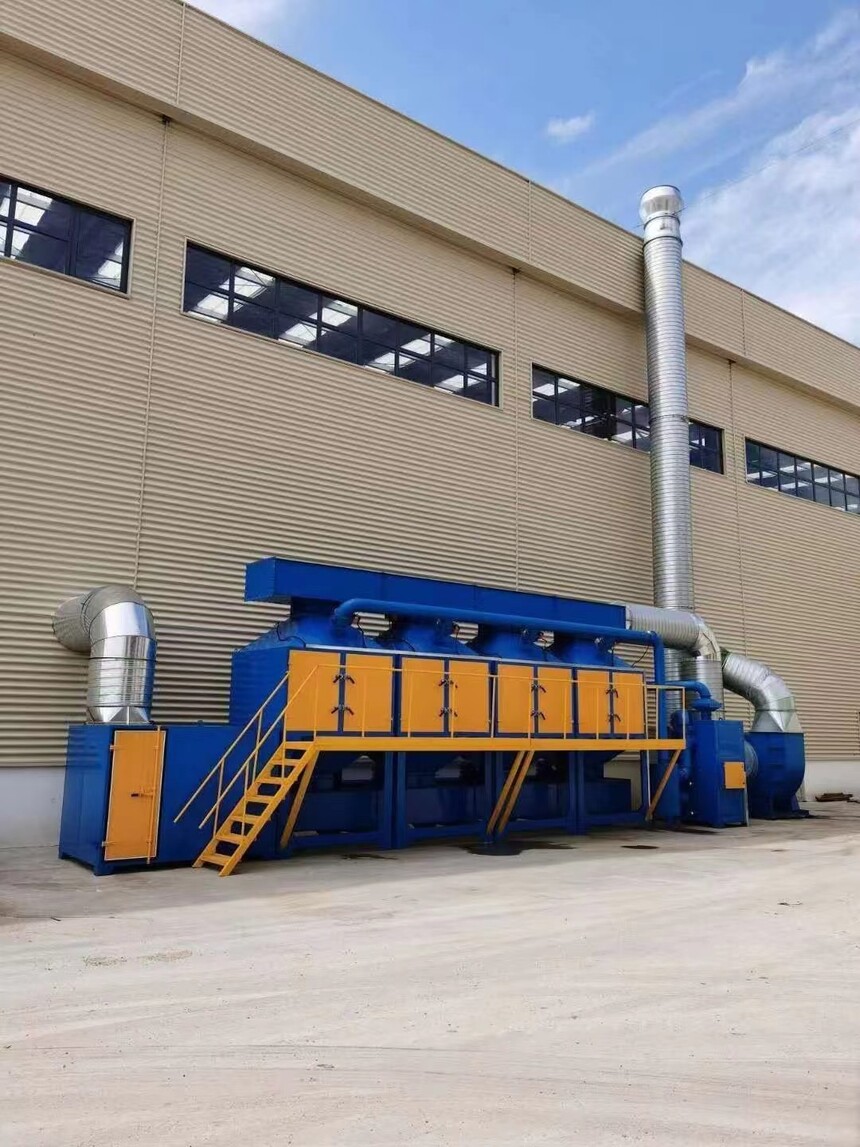

催化燃燒配置表

一、設計依據

1、主要設計依據

Ø 《中華人民共和國環境保護法》相關法律、法規；

Ø 《中華人民共和國大氣污染物防治法》

Ø 中華人民共和國《大氣污染物綜合排放標準》（GB16297-1996）二級標準；

Ø GBJ122-88《工業企業噪聲測量規范》

Ø GB50057-94《建筑物防雷設計規范》

Ø HCRJ037-1998《工業廢氣吸附凈化裝置》

Ø GB14554-93《惡臭污染物排放標準》

二、適用范圍

1、廢氣排放情況分析：

n 1.1、廢 氣 源：烷類、烯類、苯烯類、醛類、酮類、醇類、醚類、酸類、酯類、酚類、鹵代烴、硫醇類廢氣；

n 1.2、廢氣主要成分：丙烷、乙烷、環己烷、乙烯、丙烯、苯乙烯、苯、甲苯、二甲苯、非甲烷總烴、甲醛、乙醛、丙烯醛、丙酮、丁酮、乙醇、乙二醇、異丙醇、乙醚、丁醚、二甲醚、乙酸、丙烯酸、乙酸乙酯、乙酸丙酯、苯酚、二氯甲烷、三氯甲烷、甲硫醇；

三、廢氣處理工藝選擇

1、設計原則

Ø 操作簡便，運行平穩，安全可靠；

Ø 合理的布置，投資低，運行費用低；

Ø 最可靠的治理工藝，最低的維護費用；

2、工藝選擇說明

有機廢氣治理，是指用多種技術措施，通過不同途徑減少有機溶劑用量或排氣凈化以消除有機廢氣污染，有機廢氣污染源分布廣泛，為防止污染，除減少有機溶劑用量以減少有機廢氣的產生和排放外，排氣凈化是目前切實可行的治理途徑；常用的方法有吸附法、吸收法、燃燒法、冷凝法、生物法等，選用凈化方法時，應根據具體情況優先選用費用低、耗能少、無二次污染的方法，盡量做到化害為利，充分回收利用成分和余熱；

根據業主要求及我公司長期治理有機廢氣的經驗，采用活性炭吸附處理有機廢氣，活性炭吸附飽和以后采用催化燃燒對其進行脫附；

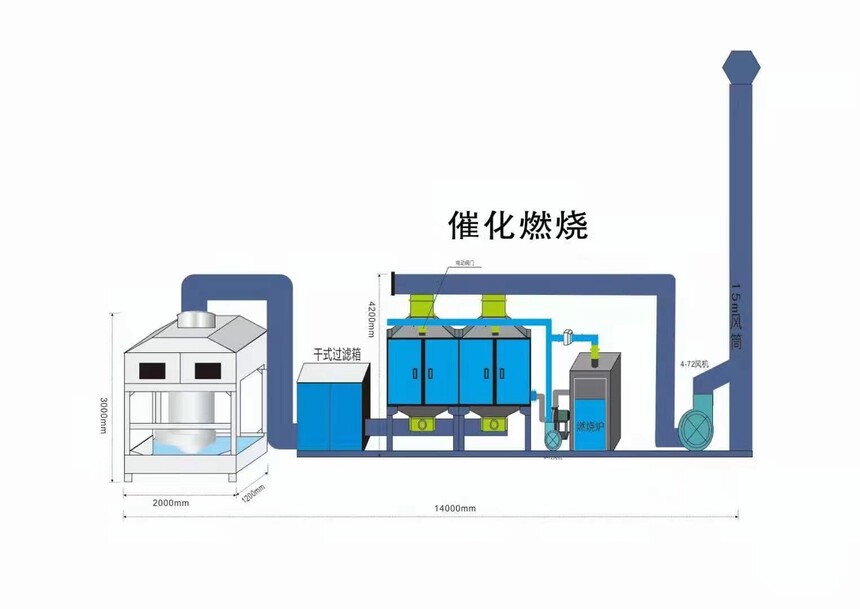

3 工藝流程圖

4、工藝流程說明

有機廢氣治理工程工藝流程主要包括四部分：廢氣收集---吸附氣體流程---

脫附氣體流程---控制系統

4.2 吸附氣體流程：待處理的有機廢氣由風管引出后進活性炭吸附床，氣體進入吸附床后，氣體中的有機物質被活性炭吸附而著附在活性炭的表面，從而使氣體得以凈化，凈化后的氣體再通過風機排向大氣(最終排出氣體濃度達環保標準，凈化效率 90%左右)；

4.3 控制系統：

控制系統對系統中的風機、預熱器、溫度、電動閥門進行控制。當系統溫度達到預定的催化溫度時，系統自動停止預熱器的加熱，當溫度不夠時，系統又重新啟動預熱器，使催化溫度維持在一個適當?shù)姆秶?/span>；當催化床的溫度過高時，開啟補冷風閥，向催化床系統內補充新鮮空氣，可有效地控制催化床的溫度，防止催化床的溫度過高；

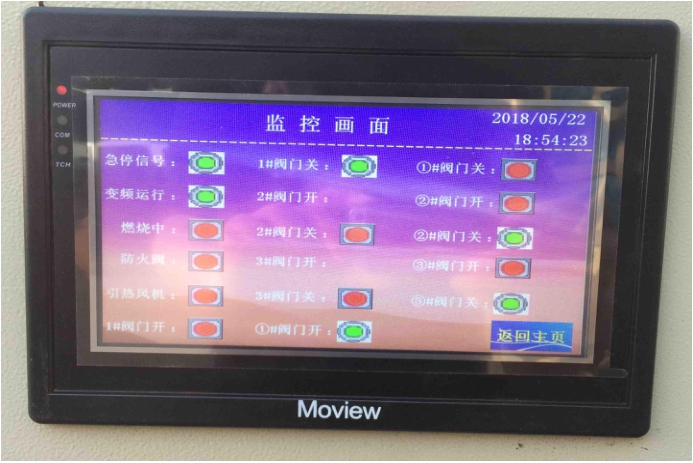

采用安裝 PLC 程序控制, 觸摸屏顯示,自動化切換進排氣及輪流使用的閥門

吸附時間,脫附時間等參數可進行設定調整。確保連續，可靠，穩定的達標。

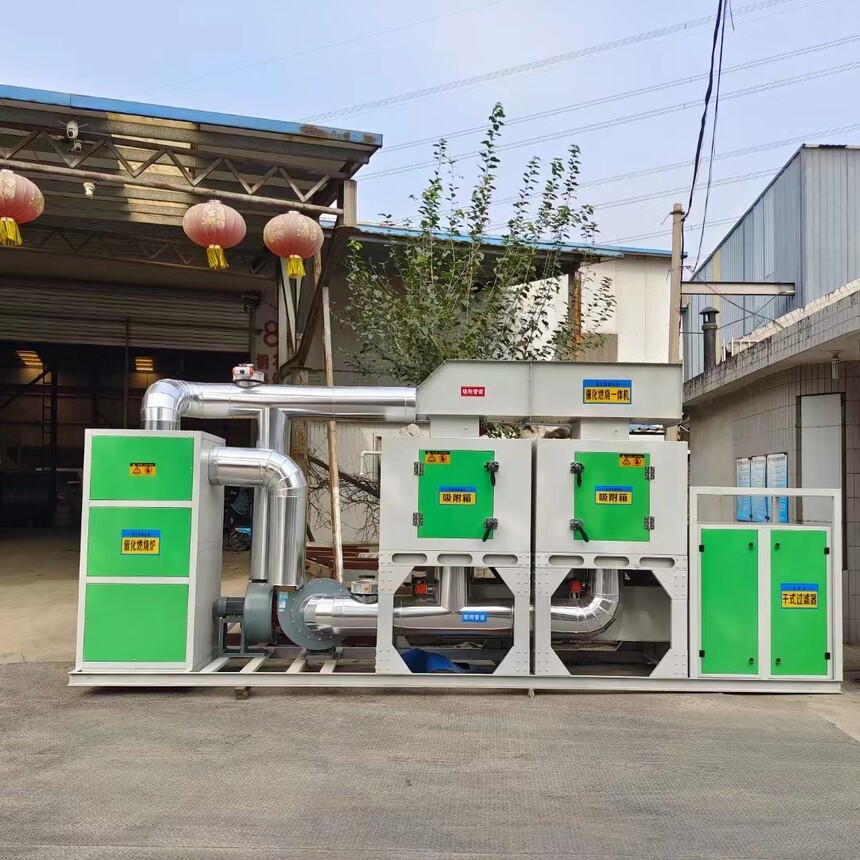

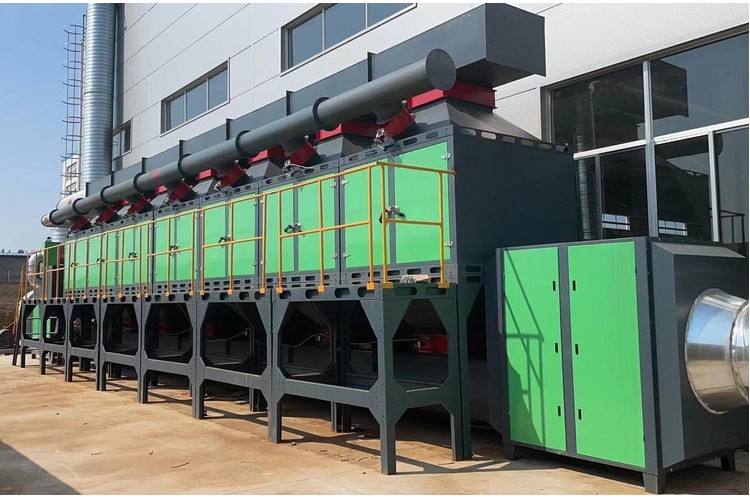

2、活性炭吸附裝置

u 吸附箱采用碳鋼制作，外涂油漆，內部裝有一定量的活性炭，并設置高溫檢測裝置，當含有機物的廢氣經風機的作用，經過活性炭吸附層（整齊堆放），有機物質被活性炭特有的作用力截留在其內部，潔凈氣體排出；經過一段時間后，活性炭達到飽和狀態時，停止吸附，此時有機物已被濃縮在活性炭內；(需根據原始測定的濃度來測算飽和時間,或經驗值來設定)；

u 吸附箱體外殼采用 Q235 t=2mm 鋼板制成，外部連續焊接，無氣泡、夾渣等現象，整體美觀；

u 內部循環管道：內部循環管道采用 t=1.5mm 鍍鋅鋼板制作，折邊卡口連接，整體美觀，密封性能好，法蘭采用螺栓連接；

u 廢氣收集管道采用 t=2.0mm 鍍鋅鋼板制作，折邊卡口連接，整體美觀，密封性能好，法蘭采用螺栓連接；（如需要）

u 主排風機選用國內優質產品，具體要求如下：

l 風機采用 4-72 離心風機，無耐溫要求，皮帶輪驅動；

l 機殼材料采用優質鋼材制作，葉輪材質為 Q235；

l 風機的平衡等級在 5.6 級以上；噪音不大于 85 分貝；對廠界外沒有影響。

l 風機風量、風壓等參數滿足設計要求，且性能穩定；

u 活性炭選用煤質類、蜂窩狀活性炭，活性炭容重為 400-450kg/m³；

3、催化凈化裝置

機物的沸點時，有機物從活性炭內跑出來，進入催化室進行催化分解成 CO2 和 H2O，

同時釋放出能量，利用釋放出的能量再進入吸附床脫附時，此時加熱裝置完全停止工作，有機廢氣在催化燃燒室內維持自燃，尾氣再生，循環進行，直至有機物完全從活性炭內部分離，至催化室分解，活性炭得到了再生，有機物得到催化分解處理；間隙式每次脫附均需啟動加熱裝置，可以連續脫附就不需要加熱功率。

催化燃燒：利用催化劑做中間體，使有機氣體在較低的溫度下，變成無害的水

和二氧化碳氣體，即：

將飽和的活性炭解析出來的有機氣體通過脫附引風機作用送入凈化裝置，（活性炭脫附下來的有機溶劑為氣體）首先通過除塵阻火器系統，然后進入換熱器，再送入到加熱室，通過加熱裝置，使氣體達到燃燒反應溫度，再通過催化床的作用，使有機氣體分解成二氧化碳和水，再進入換熱器與低溫氣體進行熱交換，使進入的氣體溫度升高達到反應溫度，如達不到反應溫度，這樣加熱系統就可以通過自控系統實現補償加熱，使它完全燃燒，這樣節省了能源，廢氣有效去除率達標排放，符合國家排放標準；催化凈化效率 97%以上。

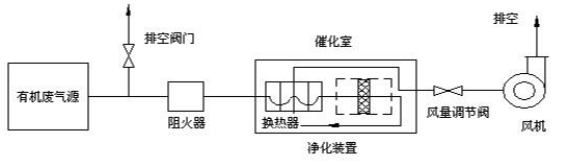

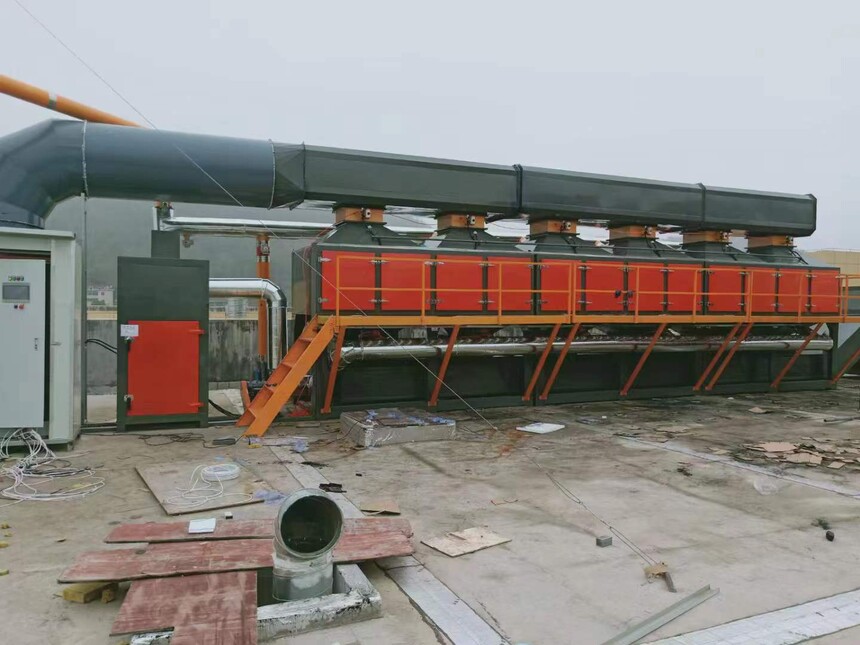

本裝置由主機、引風機及電控柜組成，凈化裝置主機由換熱器、催化床、電加熱元件、阻火阻塵器和防爆裝置等組成，阻火除塵器位于進氣管道上，防爆裝置設在主機的頂部，其工藝流程示意圖如下：

設備特點

u 用貴金屬鈀、鉑鍍在蜂窩陶瓷載體上作催化劑，凈化效率高，催化劑使用壽命長，氣流通暢，阻力小。

u 安全設施完備：設有阻火除塵器、泄壓口、超溫報警等保護設施。

u 耗用功率：開始工作時，預熱 15～30 分鐘全功率加熱，正常工作時只消耗風機功率即可。當廢氣濃度較低時，自動間歇補償加熱。

裝置優點

u 該設備設計原理先進，用材獨特，性能穩定，操作簡單，安全可靠，無二次污染。設備占地面積小、重量較輕。吸附床采用抽屜式結構，裝填方便，更換容易。

u 采用新型的活性炭吸附材料——蜂窩狀活性炭，其與粒（棒）狀相比具有優勢的熱力學性能，低阻低耗，高吸附率等，極適合于大風量下使用。

u 催化燃燒室采用陶瓷蜂窩體的貴金屬催化劑，阻力小，用低壓風機就可以正常運轉，不但耗電少而且噪音低。

u 催化燃燒裝置的風量是廢氣源風量的五分之一（系指催化凈化裝置作為脫附供熱風量，為每臺吸附活性炭箱體的風量 1/5，現每臺活性炭箱體的處理風量為 10000m3/h，催化風量為 2000m3/h），同時加熱功率維持時間為 1 小時左右，節約能源。

u 吸附有機物廢氣的活性炭床，可用催化燃燒處理廢氣產生的熱量進行脫附再生，脫附后的氣體再送催化燃燒室凈化，不需要外加能量，運行費用低，節能效果好。

整套裝置材質要求

u 設備外部框架采用 Q235 鋼板制作，外部噴漆處理，整體美觀；

u 設備面板采用 Q235 鋼板制作，外部噴漆處理，整體美觀；

u 催化燃燒燃燒室采用 Q235 鋼板制成，整體耐溫性能良好；

u 換熱器采用 Q235 鋼板制成，外部連續焊接，內部密封性能好，換熱效率高；

u 設備內部連接循環風管采用 Q235 鋼板制成，外部連續焊接，整體美觀；

u 主排風機選用國內優質產品，具體要求如下：

l 風機采用 4-72 離心風機，可長期在 200℃以下使用，皮帶輪驅動；

l 風機的平衡等級在 5.6 級以上；噪音不大于 85 分貝；

l 風機風量、風壓等參數滿足設計要求，且性能穩定；

u 設備催化劑外形尺寸為 100×100×40mm，空速高、耐溫效果好，可長期在 200-300℃下工作；

u 設備電加熱管采用碳鋼光管加熱，易清理、加熱效果好；

4、整套設備技術性能及特點

A、該設備設計原理先進，用材獨特，性能穩定，操作簡單，安全可靠，無

二次污染。設備占地面積小、重量較輕。

B、采用新型的活性炭吸附材料——蜂窩狀活性炭，其與粒（棒）狀相比具有優勢的熱力學性能，低阻低耗，高吸附率等，極適合于大風量下使用。

C、催化燃燒室采用陶瓷蜂窩體的貴金屬催化劑，阻力小，用低壓風機就可以正常運轉，不但耗電少而且噪音低。

D、吸附有機物廢氣的活性炭床，可用催化燃燒處理廢氣產生的熱量進行脫附再生，脫附后的氣體再送催化燃燒室凈化，不需要外加能量，運行費用低，節能效果顯著。

5、整套設備主要部件描述

活性炭吸附系統

Ø 活性炭吸附：整套裝置中的核心部分，利用自身吸附性能凈化有機廢氣；

Ø 吸附風機：采用后引風式，使本裝置在負壓下工作。

Ø 超溫報警系統：保證活性炭在脫附過程中整套系統的安全運行；

Ø 熱電偶：采用不銹鋼保護管測量脫附時碳層溫度；

Ø 風向調節閥門：采用電動閥門，電動執行器為優質品牌；

Ø 控制系統：整套系統采用 PLC 控制，安全、可靠；催化凈化裝置脫附系統

Ø 換熱器：翅形換熱結構，它的作用是利用催化反應放出的熱量，加熱進口廢氣，提高熱能利用率，減少加熱電能。

Ø 預熱室：由加熱器加熱交換器預熱后的廢氣，提高進氣溫度達到催化反應條件。

Ø 熱電阻：采用不銹鋼保護管測量進氣加熱溫度及凈化溫度。

Ø 催化床：由多層蜂窩狀催化劑組成，為本裝置的核心。

Ø 防爆器：為膜片泄壓方式，當設備運行出現異常時，可及時裂開泄壓，防止意外事故發生。

Ø 脫附風機：采用后引風式，使本裝置在負壓下工作。

6、整套設備安全措施

Ø 阻火除塵器:催化凈化裝置前設置阻火除塵器，一用來清潔進氣口中大顆粒，二是可阻止火焰通過，隔斷生產線和處理設備之間的危險。

Ø 泄 壓 口:為膜片泄壓方式，當設備運行出現異常時，可及時裂開泄壓，防止意外事故發生。

Ø 溫度超溫報警:催化凈化裝置內部設有溫度超溫報警，設備試運行時設定安全溫度，當設備運行溫度超溫時會自動打開補新風閥門關閉電加熱，以稀釋進氣溫度，以保證設備的安全運行；

Ø 控制系統:整套設備采用 PLC 控制，自動化程度高，安全可靠；

7、自動控制

7.1、采用 PLC 程序?qū)υ偕�－催化氧化過程采用 PLC 全自動控制。

7.2、在集中控制室對裝置進行控制

7.3、自動控制操作具有自動啟動、運行、停機、報警功能；手動控制用于裝置調試維修。

7.4、控制內容

（1）根據時間控制，手動或自動切換吸附床；

（2）自動啟動脫附程序，吸附飽和的吸附床進入脫附再生－催化燃燒工序；

（3）根據脫附和催化氧化溫度，確定脫附完成，自動切換或停機；

（4）自動監控脫附－催化氧化過程，遇異常情況報警并啟動保護措施。

（5）風量自動控制，當車間排氣量減小或增大時，系統自動調節主風機頻率，使排氣量與車間排氣相匹配。

8、安全措施

由于凈化系統處理的是易燃易爆氣體，本設計采取以下安全措施，確保系統安全運行：

（1）嚴格控制系統中廢氣“VOC”濃度低于爆炸下限 1/5（約 10g/m3）。

（2）全系統設備和風管均良好接地，以消除靜電。

（3）裝置設有溫度報警、自動控制系統，嚴格控制各設備運行溫度。

（4）設置吸附床安全裝置，當吸附箱高溫壓力過高時，進行防爆泄壓，同時系統自動報警。

（5）系統采用 PLC 自動控制，自動控制運行過程。

（6）系統設置多重安全保護措施，并結合自動保護和報警。

9、耗材更換

  活性炭使用周期2年 ，催化劑3年

活性炭必須用防水型，碘值600及以上（廠家指導更換）
